粉末冶金零件的形狀設計應有利于模具的裝粉

作者：翔宇粉末冶金制品

發布時間：2016-12-10 00:00:00

來源：本站 閱讀數量：1660次 點贊數量：1861次

導讀：粉末冶金零件的形狀設計應有利于壓制成形時模具的裝粉和粉末流動充滿型腔?？墒?金屬粉末的流動性狀遠不如液體,因此零件的形狀設計應有利于粉末流動以有效地充填陰模型腔。要特別注意避免使粉末流人薄壁、窄花鍵、尖角等處,因為模具型腔的這些窄、尖部位往往裝粉量不足,會形成低密度區,降低生坯強度與燒結件的力學性能,同時也是燒結時發生扭曲變形的重要原因。生坯強度低還可能導致生坯散裂與開裂。

? 粉末冶金零件的形狀設計應有利于壓制成形時模具的裝粉和粉末流動充滿型腔?？墒?，金屬粉末的流動性狀遠不如液體，因此零件的形狀設計應有利于粉末流動以有效地充填陰模型腔。要特別注意避免使粉末流人薄壁、窄花鍵、尖角等處，因為模具型腔的這些窄、尖部位往往裝粉量不足，會形成低密度區，降低生坯強度與燒結件的力學性能，同時也是燒結時發生扭曲變形的重要原因。生坯強度低還可能導致生坯散裂與開裂。

粉末冶金零件設計之壁厚過薄

上面這種情況是小孔外側壁厚過小，使粉末難以填充

粉末冶金零件設計之尖角改裝

尖角部分應以適當圓弧過渡，或?qū)⑵涠瞬咳∑?，以利于粉末填?/p>

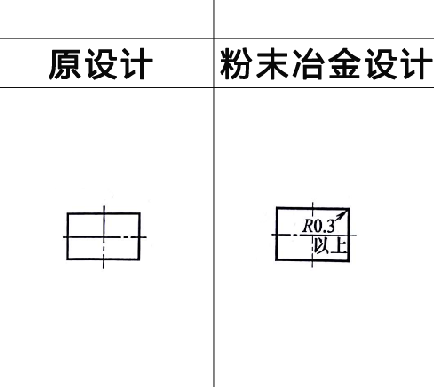

粉末冶金零件設計之直角

直角部分應以圓弧過濾

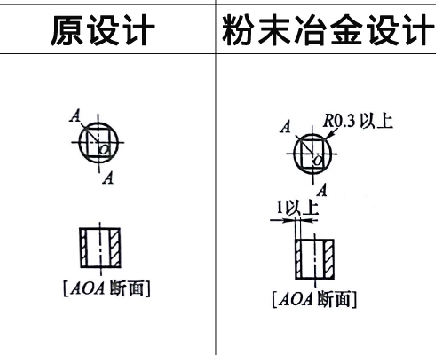

粉末冶金零件設計之棱角處理

棱角部應以R0.3以上的圓弧過渡，而且壁厚應大于1mm


??粉末冶金零件設計之R角處理

把轉角R大于0.25mm的圓角，便于粉末充填的流動壓制時可避免應力集中和開裂


? 以上是粉末冶金零件設計中一些關于利于裝粉的改變，大家可以參考下。
