不銹鋼粉末冶?顧名思義就是?粉末冶??法制造的不銹鋼,?傳統(tǒng)熔煉?藝?產(chǎn)的不銹鋼具有所?產(chǎn)的零件接近凈成型、尺?精度?、材料利?率?、組織結(jié)構(gòu)均勻等優(yōu)點,?家了解了不銹鋼粉末冶?是什么之后，那么，不銹鋼粉末冶?的?藝流程是什么呢?

不銹鋼粉末冶?的?藝流程是制備粉末—>成形—>燒結(jié)

1、制備粉末：是?粉末冶?法?產(chǎn)不銹鋼的第?步，可以是?霧化，將熔融的不銹鋼由噴嘴漏孔流出，??壓?吹散、凝固，得到不銹鋼粉末。?霧化不銹鋼粉末的松裝密度為2.5~3.2 g/cm3。也可以是?霧化，?壓氮?霧化粉末的松裝密度為4.8 g/cm3，粉末氧含量?于10-4。還可以采?旋轉(zhuǎn)電極制粉法?產(chǎn)球狀不銹鋼粉末。

2、成形：成形的壓?為550~830 MPa。

3、燒結(jié)：由于不銹鋼中的合?元素容易氧化，所以必須在含氧量極低的保護?氛中燒結(jié)，如果采?氫?或分解氨作為保護?氛，露點應為-45~-50℃。也可采?真空燒結(jié)，燒結(jié)溫度為1120~1150℃。還可以將這些不銹鋼粉末裝?包套內(nèi)，抽真空密封后，冷等靜壓制，接著熱等靜壓致密化成材，?藝參數(shù)為1050℃，壓?2 kPa。

與普通的鑄鍛不銹鋼材相?，不銹鋼粉末冶?的合?元素的偏析?，晶粒度細?，不純的夾雜物細?并均勻分布，?學性能和耐腐蝕性能較?。特別是?粉末冶??法?產(chǎn)的?氮不銹鋼，??壓熔煉法成本要降低很多，同時粉末冶??氮不銹鋼具有?系列優(yōu)異的性能，應?前景?常?闊。

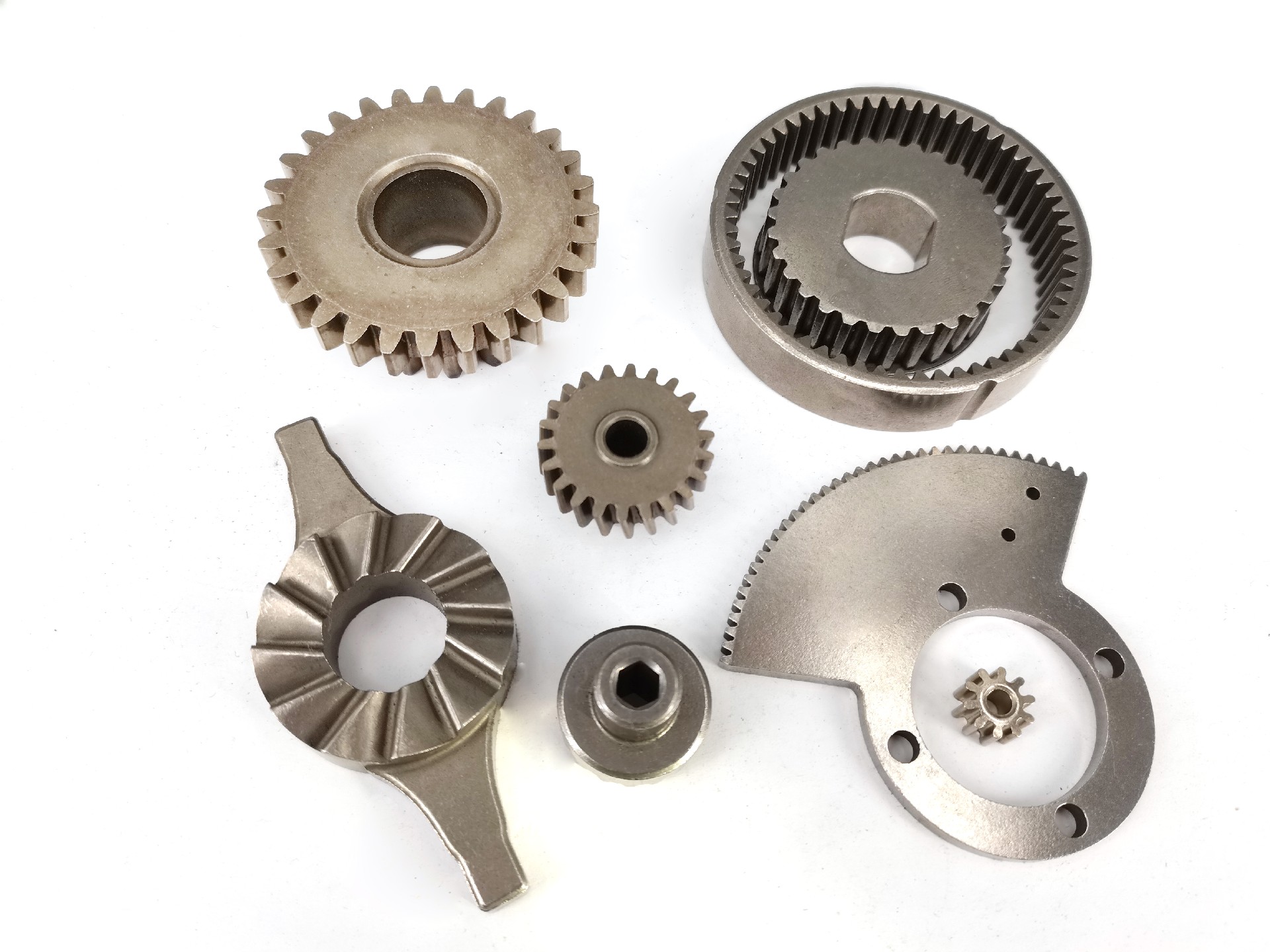

不銹鋼粉末冶金制品的密度在多少呢?

6.6- 7.0之間

粉末治金經(jīng)過壓機壓制成產(chǎn)品所需要的開形狀以后，再高溫燒結(jié)而成的，因此，和傳統(tǒng)的直接用型材加工出來的五金制品。相比，密度也相對會低。但是這個密度的五金制晶。對于很多配件來說。它的使用是足夠了。但是對于一些對密度要求。比較高的五金配件來講。

廠家是如何提升不銹鋼粉未冶金制品的密度的?

與傳統(tǒng)的工藝生產(chǎn)的不銹鋼相比，不銹鋼產(chǎn)品具有生產(chǎn)的零件成型尺寸精度高，材料的利用率高，組織結(jié)構(gòu)均勻，質(zhì)量合理。但是呢，由于粉末冶金不銹鋼，他的微觀結(jié)構(gòu)存在的孔隙，使得他的力學性能，耐腐蝕性有所下降。從而嚴重限制了，因此粉末冶金廠家，不銹鋼粉未冶金制品的時候，都會比較法重它的密度，比如廠家一般會在材料的選擇上，

模具設(shè)計和結(jié)構(gòu)的優(yōu)化，以及燒結(jié)等工序來進行改進，讓不銹鋼產(chǎn)品的高強度更好。
